Aluminiowy zaczep blokujący LOTO- 6 kłódek – BD-K11/12

Aluminiowy zaczep blokujący LOTO- 6 kłódek – BD-K11/12

Konstrukcja i materiały

Wykonany z aluminium metodą formowania wtryskowego z wysokotemperaturowym malowaniem proszkowym . Odporny na iskrzenie aluminiowy zaczep – idealny do środowisk ATEX.

Aluminium formowane wtryskowo: Proces wtrysku aluminium zapewnia:

• Jednolitą strukturę bez spawów i słabych punktów
• Precyzyjne wymiary i tolerancje
• Powtarzalność produkcji i stałą jakość
• Optymalny rozkład materiału dla maksymalnej wytrzymałości

Powłoka proszkowa wysokotemperaturowa (Nylon PA):

• Grubość 60-100 mikrometrów
• Odporność na korozję i czynniki atmosferyczne
• Wysoka widoczność (czerwony kolor ostrzegawczy)
• Trwałość 10+ lat bez blaknięcia

Specyfikacja techniczna

Wymiary:

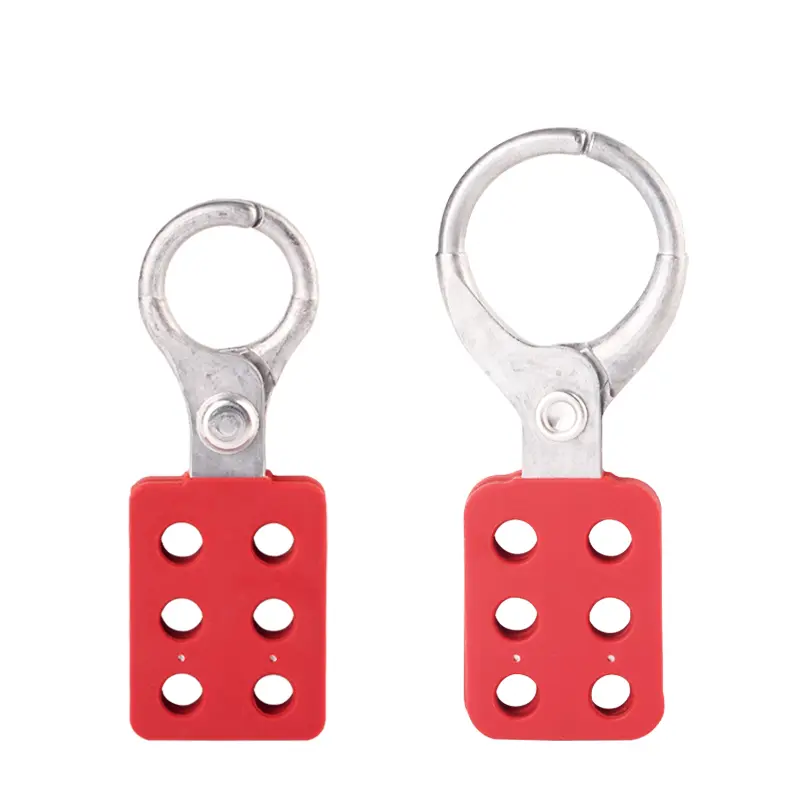

• BD-K11  40mm x 112mm   Średnica wewnętrzna szczęki: 1″ 25mm  Pojemność kłódek: Do 6 sztuk standardowych.
• BD-K12  40mm x 123mm   Średnica wewnętrzna szczęki: 1,5″ (38mm) Pojemność kłódek: Do 6 sztuk standardowych.

Waga i przenoszenie: Aluminium jest 3x lżejsze od stali przy zachowaniu wysokiej wytrzymałości. Waga zaczepu: ok. 50-80g – idealny do codziennego noszenia w torbie narzędziowej.

System Interlocking Butterfly

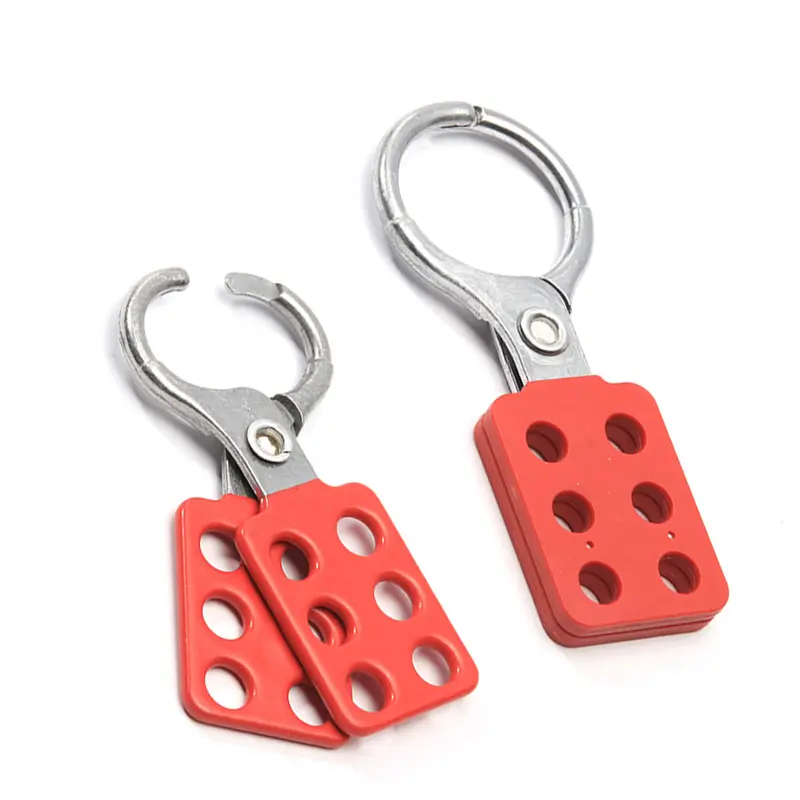

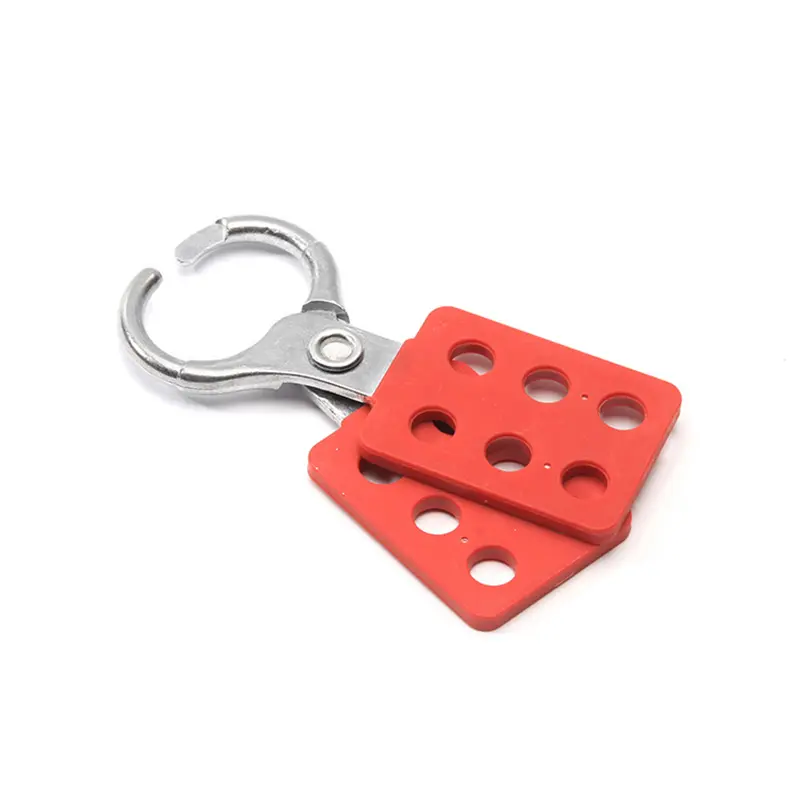

Konstrukcja „Butterfly” (motyl): Charakterystyczna forma przypominająca skrzydła motyla z mechanizmem blokady wzajemnej (interlocking). Szczęki zazębiają się wzajemnie, tworząc system samoblokujący.

Zalety systemu Interlocking:

• Podwójne zabezpieczenie: Szczęki blokują się nawzajem
• Niemożność rozłączenia: Bez zdjęcia kłódek nie da się otworzyć
• Odporność na wyważenie: Konstrukcja pry-resistant
• Samocentrujące: Automatyczne dopasowanie do punktu blokowania
• Stabilność: Nie luzuje się podczas pracy

Właściwości niewyskalające (Non-Sparking)

Niewyskalający, odporny aluminium  to kluczowa cecha dla bezpieczeństwa w:

• Strefach ATEX (atmosfery wybuchowe)
• Rafineriach i zakładach petrochemicznych
• Magazynach substancji łatwopalnych
• Lakierniach i malowaniach przemysłowych
• Młynach i elewatorach zbożowych
• Kopalniach metanu

Aluminium nie wytwarza iskier przy uderzeniu czy tarciu, eliminując ryzyko zapłonu atmosfery wybuchowej.

Zastosowania

Idealne do blokowania:

• Wyłączników głównych w rozdzielniach SN/nN
• Wyłączników MCB i MCCB
• Przełączników zasilania
• Zaworów kontroli przepływu
• Przycisków awaryjnego zatrzymania
• Złączy i wtyczek przemysłowych

Branże priorytetowe: Przemysł chemiczny i petrochemiczny, energetyka (strefy Ex), produkcja farmaceutyczna, przemysł spożywczy (higiena), automotive (lakiernie), magazyny paliw i gazów.

Grupowe procedury LOTO

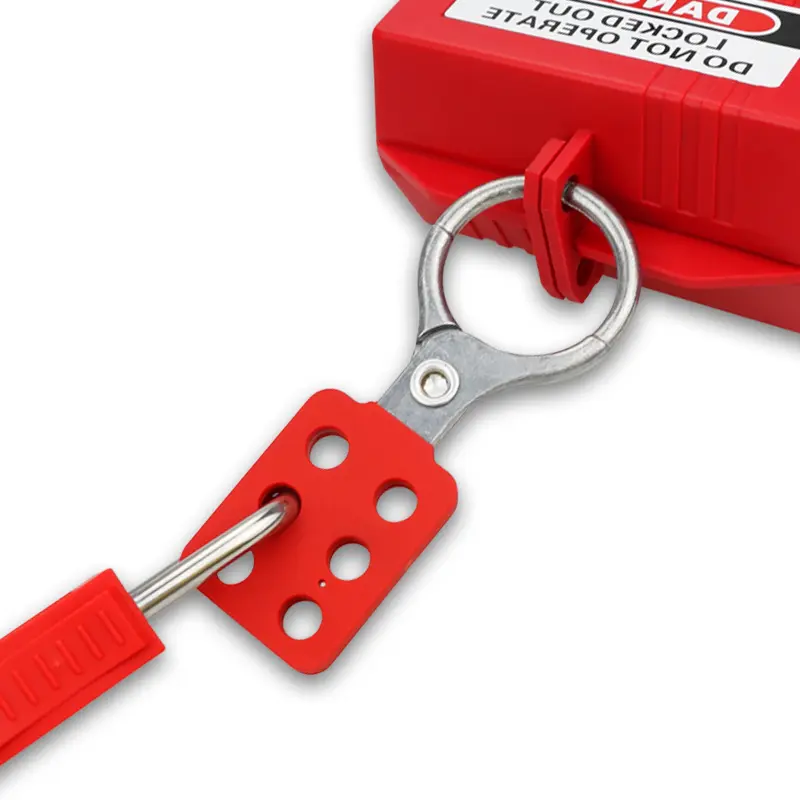

Idealny do blokowania przez wielu pracowników w każdym punkcie blokowania. Utrzymuje urządzenie nieaktywne podczas napraw lub regulacji. Sterowanie nie może być włączone, dopóki ostatnia kłódka pracownika nie zostanie usunięta.

Procedura dla 6 osób:

1. Lider instaluje zaczep Butterfly na punkcie
2. Każdy z 6 członków zespołu zakłada swoją kłódkę
3. System Interlocking blokuje szczęki – niemożliwe otwarcie
4. Zespół wykonuje prace konserwacyjne bezpiecznie
5. Każdy osobiście zdejmuje swoją kłódkę po zakończeniu
6. Dopiero po zdjęciu ostatniej kłódki można otworzyć zaczep

Korzyści

Bezpieczeństwo w strefach Ex: Aluminium niewyskalające eliminuje ryzyko zapłonu – kluczowe dla zakładów chemicznych, rafinerii, magazynów paliw.

Lekkość: Waga 50-80g nie obciąża pracowników noszących sprzęt przez całą zmianę. 3x lżejszy od stalowego odpowiednika.

Odporność na korozję: Aluminium z powłoką proszkową nie rdzewieje – idealny do środowisk wilgotnych, nadmorskich, zewnętrznych.

Wytrzymałość: Pomimo lekkości, aluminium formowane wtryskowo wytrzymuje obciążenia 500-1000 lbs (227-454 kg).

Zgodność z normami: Spełnia OSHA 29 CFR 1910.147, ANSI Z244.1, ATEX (dla stref Ex), EN 1037.

Konserwacja

Praktycznie bezobsługowy:

• Czyszczenie wilgotną szmatką co kilka miesięcy
• Inspekcja wzrokowa co 6-12 miesięcy
• Nie wymaga smarowania
• Aluminium nie koroduje

Żywotność: 10-15+ lat przy prawidłowym użytkowaniu.
